机械臂 电控方案

源代码

https://www.gitpp.com/japxin/gen-project088-mini-arm

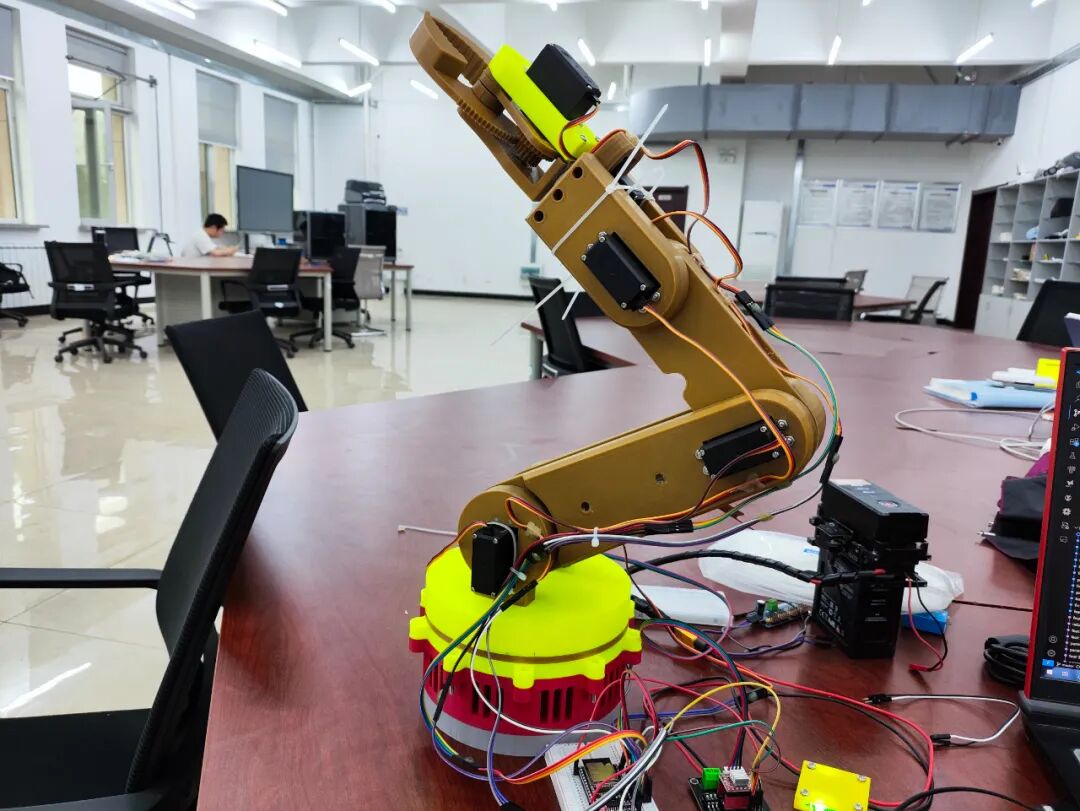

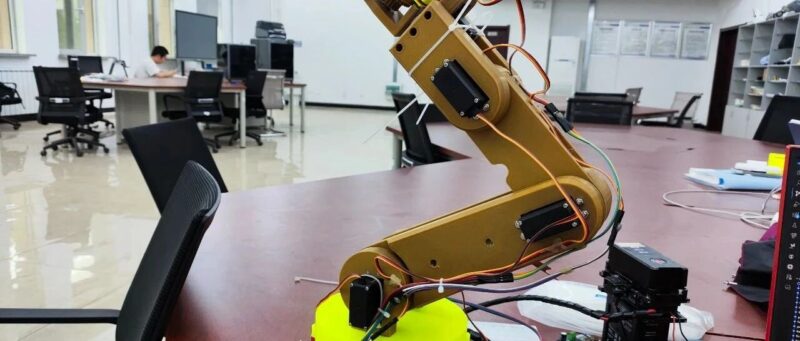

一个适用于T站五轴机械臂Robotic arm的电控方案。基于ESP32构建，使用支持Xbox协议的控制器通过摇杆控制机械臂。该系统采用 FreeRTOS 任务编排，在 ESP32 的双核架构上协调输入处理、运动控制和状态指示。

电源选型

250穿越机降压分电板支持6.5-26V输入，电池电压、12V、5V输出，要获得稳定12V输出时需选用至少4S电池。本项目中使用了24V的DJI经纬M100的TB47D电池。

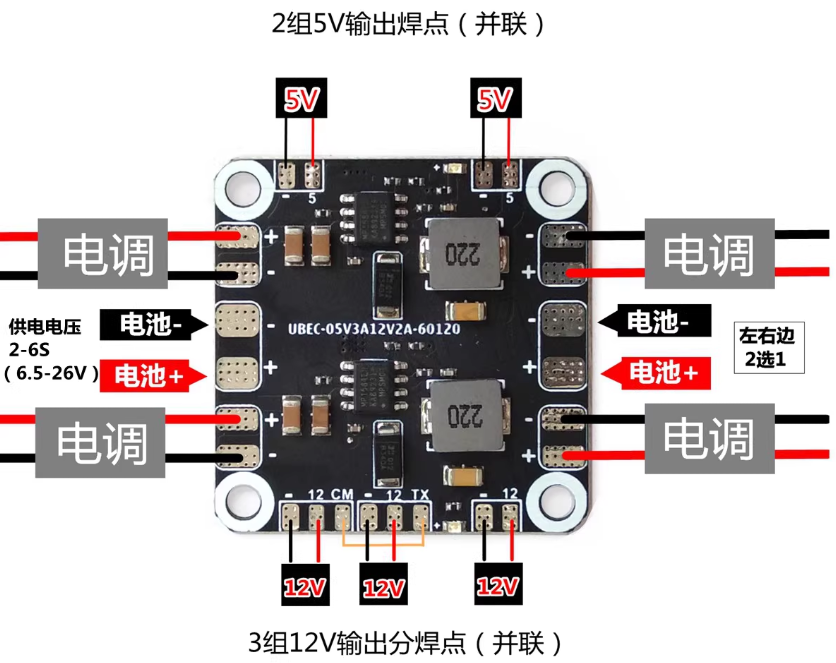

下图中的电调焊盘与电池焊盘是并联关系，12V或电调输出端可以供给步进电机驱动器使用，5V可供给所有舵机和MCU使用。

模块为两路降压电路并联，当其中一路电路损坏时，电流可能不足以驱动所有舵机，需要更换整个模块。

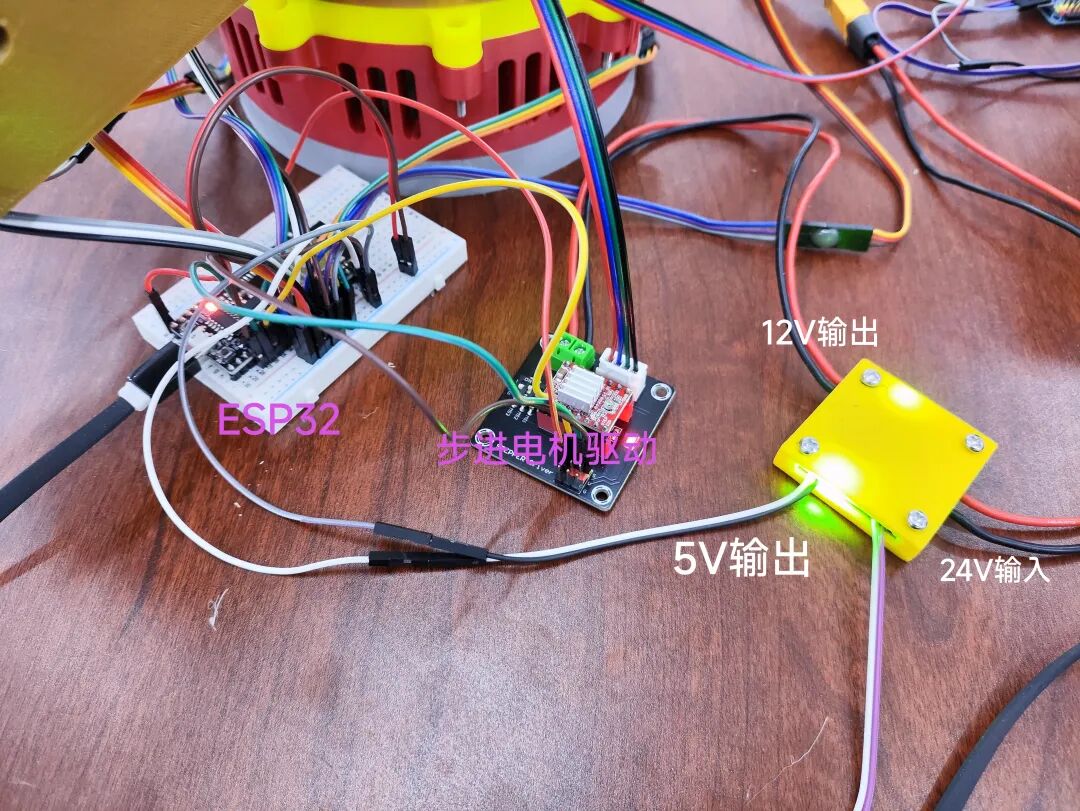

验证实物连线图：

手柄连接

大部分支持Xbox协议的手柄都能通过蓝牙连接ESP32。按照以下步骤配置完MAC地址后ESP32即可自动连接上手柄

替换地址

1. 用电脑蓝牙连接手柄

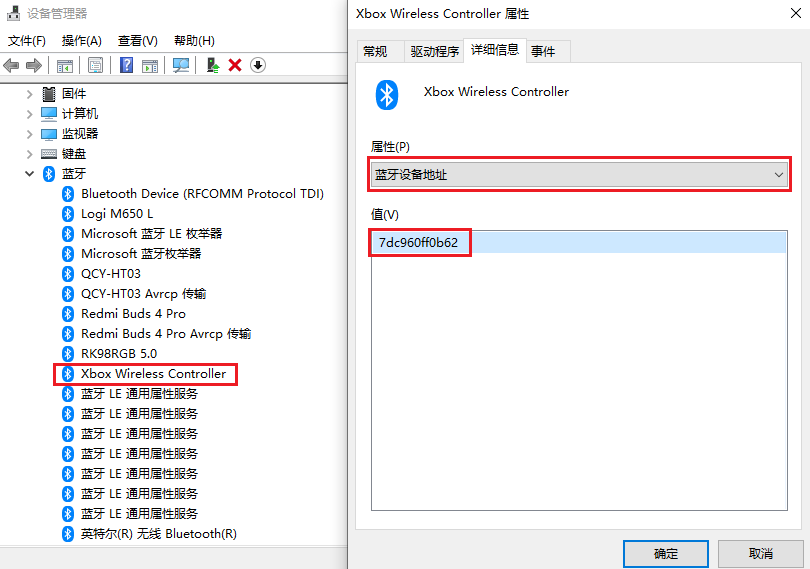

2. 打开设备管理器，找到：蓝牙->Xbox Wireless controller->双击打开->详细信息->属性栏下拉->找到“蓝牙设备地址”->得到地址
3. 把地址替换到代码对应位置./src/joystick_task.cpp xboxController = XboxSeriesXControllerESP32_asukiaaa::Core("7d:c9:60:ff:0b:62");

连接到ESP32

把代码烧录到开发板后，首次连接手柄的时候需要让手柄进入配对模式（小鸡启明星是同时长按LOGO键和LOGO键正下方的键，Xbox是长按LOGO键），这时通常指示灯会快闪，等待与ESP32配对成功后指示灯常亮，成功后第二次就可以直接连了。如果手柄在配对模式长时间连接不上，可以按一下开发板的RESET。

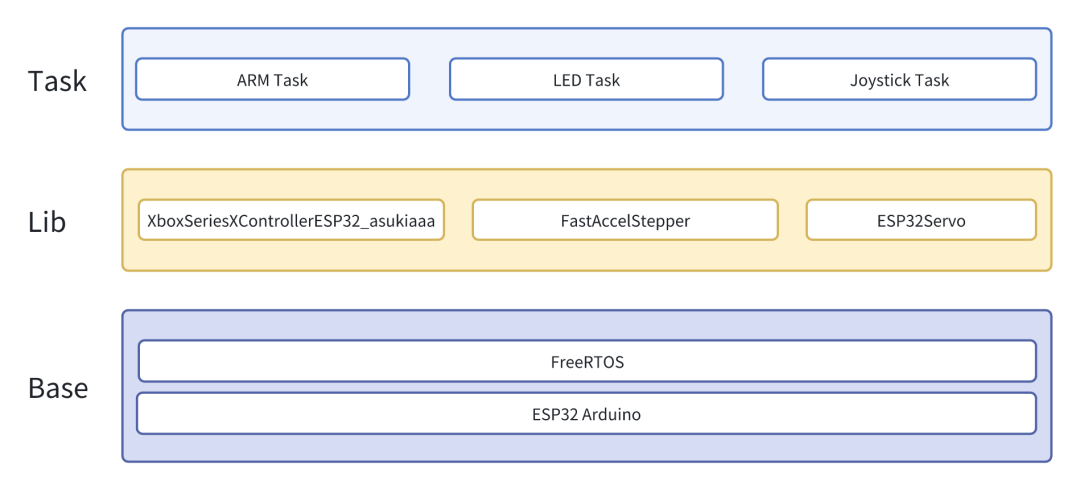

系统架构

本程序在软件方面的架构分为三层，底层采用集成FreeRTOS的ESP32 Arduino框架，库依赖采用了三个通过PlatformIO管理的外部库，用于驱动Xbox手柄、步进电机、舵机，顶层的三个任务分别控制机械臂运动、LED指示、摇杆数据处理。

任务配置

ESP32是具有两个核心的单片机，可以真正意义上实现双线程并行。FastAccelStepper库可以实现对步进电机的非阻塞式控制，即调用步进电机的运动函数后，代码可以继续向下执行，无需等待步进电机运动到指定位置。实现原理是创建一个RTOS任务，在每次任务运行时对步进电机进行控制，而非在运动函数中直接控制电机运行。Arm Task在调用engine.init(0)初始化时会创建一个名为StepperTask的任务。为确保步进电机平稳运行，将步进电机任务配置在核心0，其它任务配置在核心1。

因步进电机引脚占用了LED引脚，禁用了LED任务的运行。

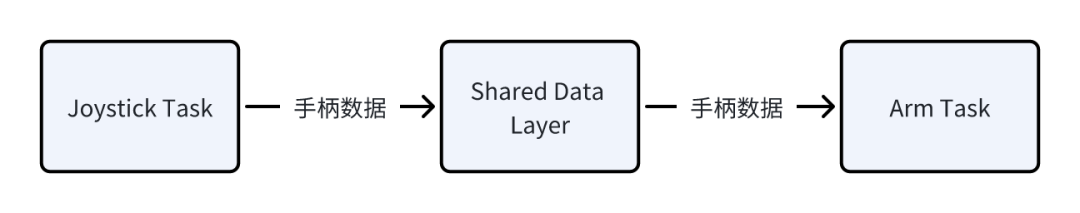

共享数据管理架构

系统使用FreeRTOS互斥锁，以协调手柄任务和机械臂控制任务之间线程安全的资源共享。

开源项目介绍：基于ESP32的T站五轴机械臂电控方案

该项目是一个针对T站五轴机械臂（Robotic Arm）的开源电控解决方案，采用 ESP32双核单片机 作为核心控制器，结合 Xbox协议手柄 实现无线操控，并通过 FreeRTOS实时操作系统 实现多任务并行处理。系统支持步进电机驱动、舵机控制、电源管理等功能，适用于教育、科研、DIY机器人开发等场景。

一、核心功能与技术亮点

1. 硬件架构

• 主控芯片

  ：ESP32（双核，240MHz主频，支持Wi-Fi/蓝牙）
• 利用双核特性实现 任务隔离：核心0负责步进电机控制（高实时性），核心1处理手柄输入和状态指示。
• 电源管理

  ：
• 采用 250穿越机降压分电板，支持6.5-26V输入，输出12V（驱动步进电机）、5V（驱动舵机和MCU）。
• 示例使用 DJI经纬M100的TB47D电池（24V），通过分电板降压后供电。
• 电机驱动

  ：
• 步进电机：通过 FastAccelStepper库 实现非阻塞式控制，支持梯形加减速曲线。
• 舵机：直接由ESP32的PWM引脚控制（5V供电）。
• 手柄输入

  ：
• 支持所有兼容Xbox协议的蓝牙手柄（如Xbox Series X/S、小鸡启明星等）。
• 手柄MAC地址通过代码配置，首次配对后自动连接。

2. 软件架构

• 操作系统

  ：FreeRTOS（集成于ESP32 Arduino框架）
• Arm Task

  ：机械臂运动控制（核心1，优先级1）。
• Joystick Task

  ：摇杆数据接收与处理（核心1，优先级1）。
• Stepper Task

  ：步进电机驱动（核心0，优先级25，确保实时性）。
• Led Task

  ：状态指示（禁用，因引脚冲突）。
• 实现 多任务并行：
• 线程安全

  ：
• 使用 FreeRTOS互斥锁 保护共享数据（如手柄输入与机械臂控制之间的坐标变量）。
• 库依赖

  ：
• Xbox手柄驱动

  ：XboxSeriesXControllerESP32_asukiaaa
• 步进电机控制

  ：FastAccelStepper
• 舵机控制

  ：ESP32原生PWM

3. 关键特性

• 非阻塞式电机控制

  ：
• 步进电机任务通过RTOS定时触发，避免阻塞主程序，提升系统响应速度。
• 低延迟无线操控

  ：
• Xbox手柄蓝牙连接延迟低于50ms，满足实时控制需求。
• 模块化设计

  ：
• 电源、电机、手柄、状态指示独立模块化，便于扩展（如增加传感器或视觉模块）。

二、应用场景

1. 教育与研究

• 机器人教学

  ：
• 高校机器人课程实验平台，学生可学习嵌入式开发、RTOS、电机控制等知识。
• 科研原型开发

  ：
• 快速验证机械臂运动学算法（如逆运动学解算）、力控策略等。

2. 工业与自动化

• 轻量化自动化设备

  ：
• 适用于小型分拣、装配、焊接等场景（需替换为工业级电机和电源）。
• 远程操控

  ：
• 通过Wi-Fi扩展实现手机/PC端监控，结合手柄实现危险环境（如辐射区）的远程作业。

3. DIY与创意开发

• 开源硬件社区

  ：
• 机械臂爱好者可基于此方案二次开发（如增加机械爪、摄像头模块）。
• 艺术装置

  ：
• 结合LED灯带、传感器实现交互式机械臂表演（如跟随音乐节奏动作）。

4. 商业产品原型

• 低成本机械臂控制核心

  ：
• 企业可基于此方案快速开发消费级机械臂（如咖啡拉花机器人、书法机器人）。

三、技术价值与优势

1. 成本效益

• 硬件成本低

  ：
• ESP32开发板（约10）+步进电机驱动器（约5/轴）+ 舵机（约2/个）≈∗∗总成本<100**（五轴机械臂）。
• 开源免费

  ：
• 无需购买商业控制器（如Arduino Mega+Ramps板约50，或工业PLC约500+）。

2. 性能对比

3. 生态兼容性

• 手柄支持广泛

  ：
• 兼容所有Xbox协议手柄，避免专有控制器的绑定。
• 开源社区支持

  ：
• 基于PlatformIO管理依赖，方便跨平台开发（Windows/Linux/macOS）。

四、潜在改进方向

1. 增加传感器融合

   ：
• 集成IMU、力传感器实现闭环控制，提升定位精度。
2. 支持ROS

   ：
• 添加ROS节点，实现与机器人操作系统的兼容。
3. 工业级加固

   ：
• 替换为STM32H7+RTOS（如Azure RTOS），满足-40℃~85℃工作温度。
4. AI扩展

   ：
• 集成ESP32-S3的AI加速核心，实现视觉识别（如物体抓取点检测）。

五、总结：开源的意义与未来

该项目通过 “低成本硬件+高性能软件” 的组合，降低了机械臂开发的门槛，为教育、科研和DIY社区提供了可定制的电控核心。其价值不仅在于技术实现，更在于：

• 推动机器人技术普及

  ：让更多人能接触并学习机械臂控制；
• 激发创新应用

  ：开源社区的二次开发可能催生新的应用场景（如医疗辅助、农业采摘）；
• 商业转化潜力

  ：企业可基于此方案快速推出低成本机械臂产品，抢占消费级市场。

未来展望：随着ESP32-C6（支持Wi-Fi 6/BLE 5.0）和ESP32-H2（支持Matter协议）的发布，该方案可进一步升级为 物联网机械臂控制器，实现多设备协同和云端管理。
