一套物联网系统开源，面向风电监测领域

风电物联网监控系统介绍

风电物联网监控系统是一个开源的物联网系统，专为风电场设计，旨在实现风电机组的远程监控、数据收集、分析与管理。该系统通过集成多种技术，为风电场的运营和维护提供了全面、高效的支持。

一、系统设计

1.1 设计目标

• 数据展示

  ：系统能够实时显示风电机组的运行数据，包括瞬时发电功率、累计发电量、发电小时数、风轮及电机转速、风速、风向等，并通过风玫瑰图、曲线或图表等形式直观呈现。
• 状态监控

  ：系统能够实时显示风电机组的运行状态，确保机组正常运行。
• 故障报警

  ：系统能够实时显示机组运行过程中发生的故障，包括故障类型及发生时间，以便运行人员及时处理，保障机组的安全和持续运行。

1.2 设计原则

• 可扩展性

  ：系统设计需满足当前及未来一段时间的应用需求，同时支持功能扩展，方便增添或删减功能模块。
• 互操作性

  ：系统需支持实时数据库的数据接口，并通过标准关系数据库接口（如ODBC、OLE DB）实现与ERP及其它MIS系统的数据集成，实现信息共享和资源共享。
• 开放性

  ：平台的开放性保证了今后可从生产管理系统的不同数据模块中裁剪不同的功能，以满足某个特定任务的需要。

二、数据设计

系统数据设计涵盖了电厂信息、风机配置信息、风机数据统计、风机故障记录、风速风向区间统计信息、功率区间统计以及机舱实时信息等多个方面，为系统的全面监控和数据分析提供了坚实的基础。

三、菜单设计

系统菜单设计清晰明了，包括主页、全场监控、数据统计、报表管理和报警管理等多个模块，方便用户快速定位所需功能。

• 主页

  ：提供系统概览和快速导航功能。
• 全场监控

  ：以风机矩阵、风机列表和全场地图等形式展示风机概要信息和位置分布。
• 数据统计

  ：提供运行数据、电量统计、风速统计、风向统计和功率曲线等多种统计图表，帮助用户全面了解风电场运行状况。
• 报表管理

  ：支持电量统计查询、风速风向统计信息查询、风机偏航统计查询和风机报警统计查询等功能，方便用户生成和导出报表。

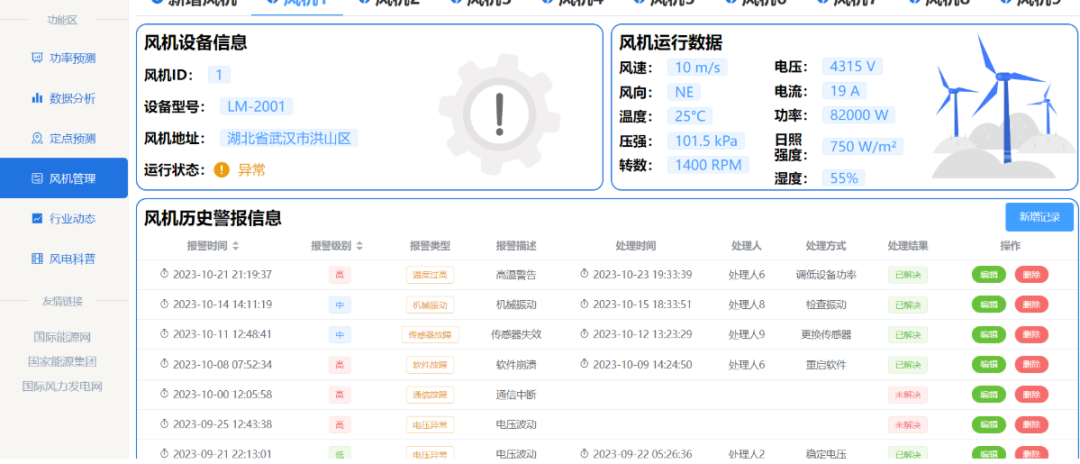

• 报警管理

  ：显示具体风机报警信息，支持报警处理和信息填写，同时提供警报统计功能，帮助用户了解风机故障情况。

四、系统功能

4.1 完整实时数据展现

系统采用时序数据库系统实现风电场的所有风电机组、风速、发电量等运行情况的远程监视和接收汇总，使各级部门都能及时了解风电机组运行状态和发电状况。

4.2 数据统计与查询

系统支持历史统计日志查询、历史瞬态日志查询和历史故障日志查询等功能，方便用户根据选择的风机及时间段查询相关数据。

4.3 强大的风势折线与风频玫瑰图

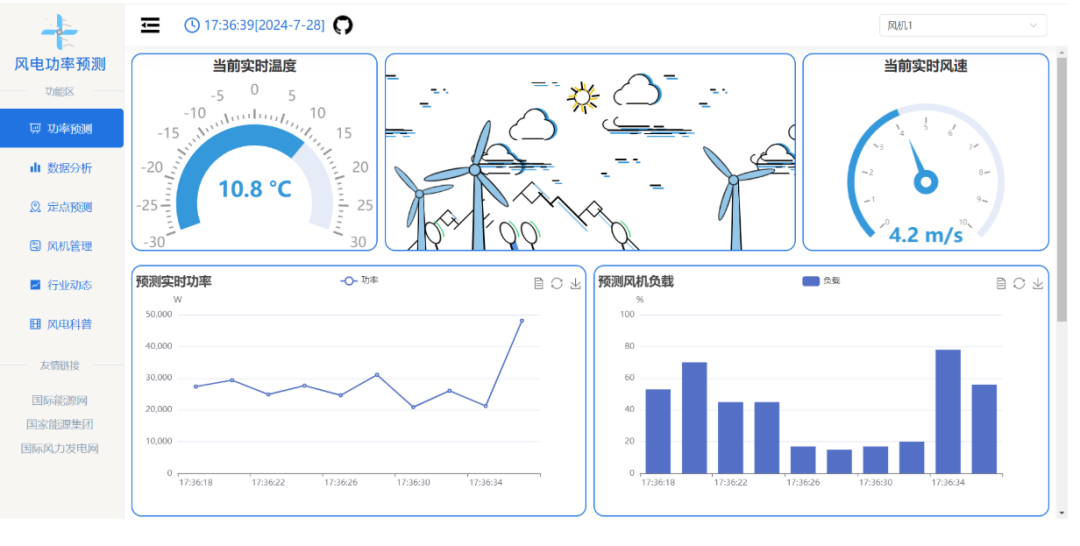

系统提供实时风速折线图、风速玫瑰图、风向玫瑰图和平均风速统计等功能，帮助用户更清晰地了解风电场的风速和风向情况。

4.4 功率展示

系统支持功率分段折线图、平均功率统计和瞬时功率实时折线图等功能，帮助用户全面了解风电场的功率输出情况。

风电物联网监控系统是一个功能全面、设计合理的开源物联网系统，为风电场的运营和维护提供了有力的支持。通过实时数据展现、数据统计与查询、风势折线与风频玫瑰图以及功率展示等功能，系统能够帮助用户全面了解风电场的运行状况，及时发现并处理故障，保障风电场的安全和持续运行。
