源代码

https://www.gitcc.com/pkusz-yolo/yolo-anything-pcb


本项目基于 YOLOv11 深度学习目标检测算法,构建了一套自动化 缺陷检测系统,能够快速、准确地识别 生产过程中的常见缺陷(如短路、开路、孔洞、划痕等),旨在:

  • 提高检测效率
    :实现秒级响应,替代人工目检
  • 降低漏检率
    :基于 AI 模型,检测准确率可达 90% 以上
  • 标准化质量管理
    :统一检测标准,量化缺陷置信度
  • 可追溯性
    :保存检测记录,支持导出报告,便于质量追溯



项目应用场景


本系统适用于电子制造行业的 质量检测环节,典型应用场景包括:

  • 生产线在线检测
    :集成到产线,实现实时质量监控
  • 来料检验(IQC)
    :对外购 进行质量抽检
  • 成品出货检验(OQC)
    :确保出货产品符合质量标准
  • 质量数据分析
    :通过历史检测数据,识别高频缺陷类型,优化生产工艺
  • 数字孪生与智能制造
    :为 MES、QMS 系统提供检测数据支持

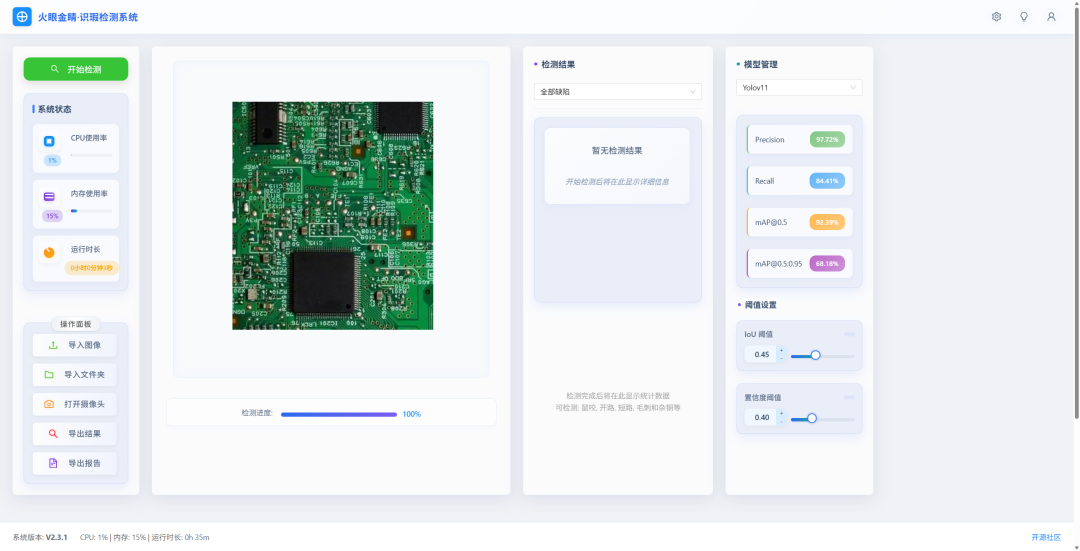

开源项目介绍:基于 YOLO 的 PCB 缺陷检测系统

项目名称:PCB 缺陷检测系统(基于 YOLO 检测平台)
开源地址:https://www.gitcc.com/pkusz-yolo/yolo-anything-pcb
核心算法:基于 YOLOv11(最新版本)的深度学习目标检测框架,针对 PCB 缺陷检测场景优化。


功能特性

  1. 多类型缺陷检测
    • 支持识别 PCB 生产中的常见缺陷:短路、开路、孔洞、划痕、毛刺、焊点不良等。
    • 可扩展至其他表面缺陷(如铜箔脱落、阻焊层异常等)。
  2. 高效性与准确性
    • 秒级响应
      :单张图像检测时间 <1 秒,满足实时产线需求。
    • 高准确率
      :基于 YOLOv11 的优化模型,检测准确率 >90%(依赖数据质量)。
    • 低漏检率
      :通过数据增强和模型调优,减少人工目检的疏漏。
  3. 标准化与可追溯性
    • 统一检测标准,量化缺陷置信度(输出概率值)。
    • 自动保存检测记录,支持导出 Excel/PDF 报告,便于质量追溯。
  4. 轻量化部署
    • 支持 ONNX 格式导出,可部署至边缘设备(如 Jetson、工业相机)。
    • 提供 RESTful API 接口,方便与 MES/QMS 系统集成。

应用价值

  1. 提升生产效率
    • 替代人工目检,减少人力成本,检测速度提升 10 倍以上。
    • 实时反馈缺陷位置,指导产线快速返工或报废。
  2. 质量控制标准化
    • 消除人工检测的主观差异,确保所有产品按统一标准评估。
    • 通过置信度阈值灵活调整检测严格度(如高精度模式 vs. 高速模式)。
  3. 数据驱动优化
    • 积累历史缺陷数据,分析高频问题(如某工序短路率上升),辅助工艺改进。
    • 为数字孪生系统提供实时检测数据,支持智能制造决策。

典型应用场景

  1. 生产线在线检测
    • 集成到 AOI(自动光学检测)设备或机械臂中,实现 100% 全检。
    • 示例:SMT 贴片后、波峰焊后、成品组装前的关键工序检测。
  2. 来料检验(IQC)
    • 对外购 PCB 板进行抽检,拦截原材料缺陷(如孔偏、铜箔厚度不足)。
  3. 成品出货检验(OQC)
    • 确保出货产品符合客户质量要求,避免客诉风险。
  4. 质量数据分析
    • 生成缺陷热力图,定位产线瓶颈(如某台设备导致的划痕集中)。
    • 结合时间序列分析,预测缺陷趋势(如季节性湿度影响开路率)。
  5. 数字孪生与智能制造
    • 将检测数据同步至 MES 系统,触发自动化分拣或报警。
    • 为 QMS(质量管理系统)提供缺陷分类统计,支持 ISO 9001 认证。

模型训练相关问题

  1. 数据准备
    • 数据集要求
      :需包含各类缺陷的标注图像(建议使用 LabelImg 或 CVAT 标注为 YOLO 格式)。
    • 数据增强
      :通过旋转、缩放、噪声添加模拟产线变异,提升模型鲁棒性。
    • 类别平衡
      :避免某些缺陷样本过少(如孔洞 vs. 划痕),可通过过采样或合成数据解决。
  2. 训练配置
    • 预训练模型
      :使用 COCO 或 YOLOv11 官方权重初始化,加速收敛。
    • 超参数调优
      :调整学习率(如 0.001)、批次大小(如 16)、训练轮次(如 300 epoch)。
    • 硬件需求
      :推荐 NVIDIA GPU(如 RTX 3090),训练时间约 12-24 小时(取决于数据量)。
  3. 优化技巧
    • 迁移学习
      :若数据量较少,可冻结 backbone 层,仅微调检测头。
    • 损失函数
      :采用 CIOU Loss 提升定位精度,结合 Focal Loss 解决类别不平衡。
    • 模型剪枝
      :通过通道剪枝或量化(如 TensorRT)部署至边缘设备。
  4. 部署挑战
    • 实时性要求
      :优化模型结构(如使用 YOLOv11-Nano 版本)以满足产线速度。
    • 光照适应性
      :训练时包含不同光照条件下的样本,或添加光照增强模块。
    • 小目标检测
      :对微小缺陷(如 0.1mm 划痕)需调整锚框尺寸或使用高分辨率输入。

总结

该项目为电子制造行业提供了一套低成本、高精度的 PCB 缺陷检测解决方案,通过 YOLOv11 的强大性能和开源生态,降低了 AI 质检的落地门槛。其核心价值在于将深度学习与工业质检深度结合,推动制造业向智能化、数据化转型。
